Описание архитектуры

Настоящий документ содержит описание архитектуры Tarantool Change Data Capture.

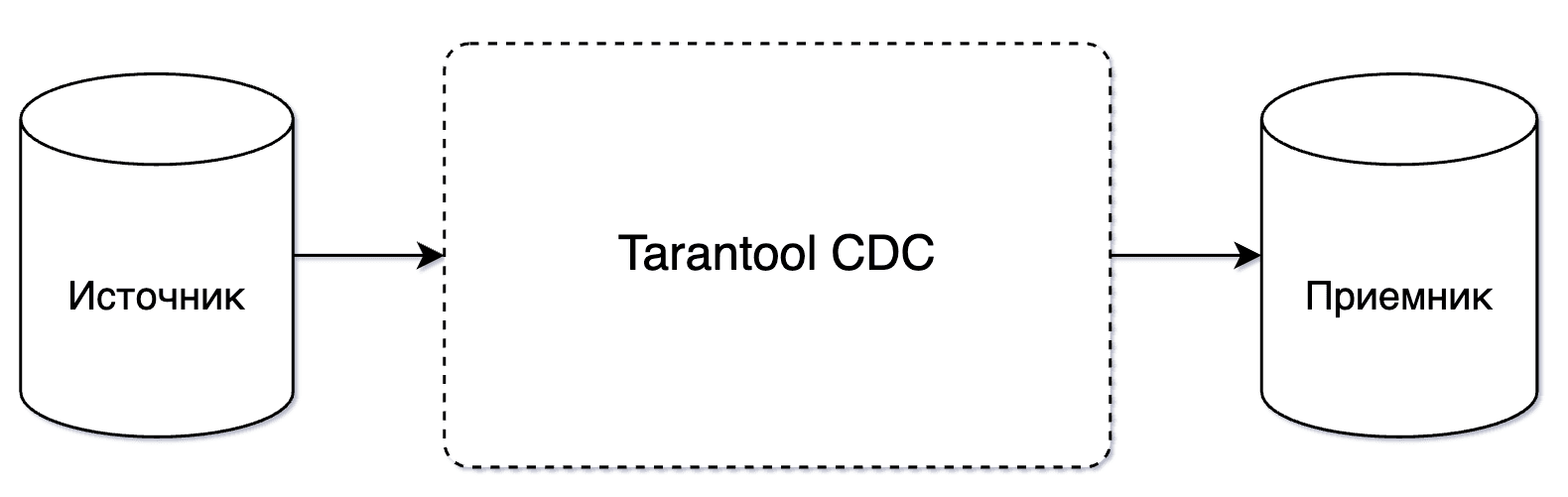

Tarantool Change Data Capture (далее Tarantool CDC) - это инструмент для захвата и переноса событий изменения данных в реальном времени, построенный на микросервисной архитектуре. Он располагается между Источниками (source) и Приемниками (sink) данных.

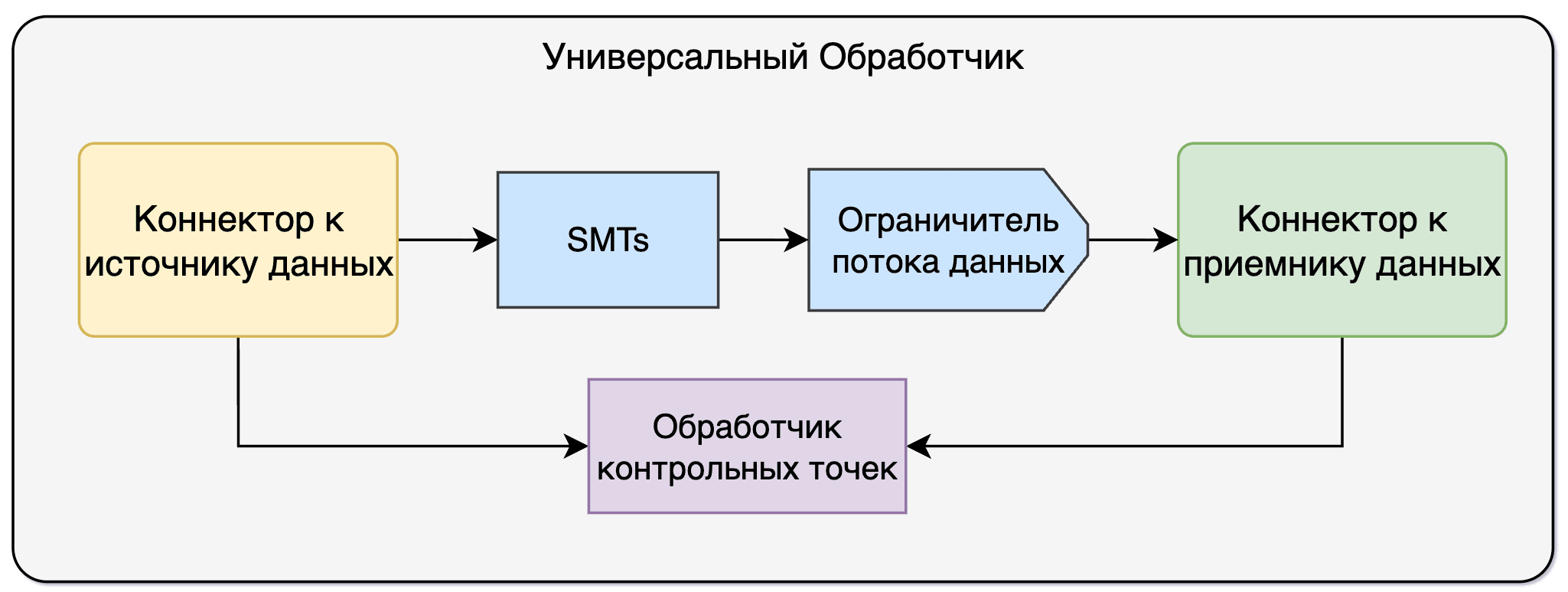

Передача данных в Tarantool CDC производится через Универсальный Обработчик. Это микросервис, который включает:

• Коннектор к Источнику данных (source connector) - модуль захвата данных.
• Коннектор к Приемнику данных (sink connector) - модуль записи данных.
• Преобразователи Single Message Transformations (SMT) - набор модулей, выполняющих преобразования событий (изменение структуры, добавление, удаление, переименование полей, изменение типов данных).
• Ограничитель потока данных (rate limiter) - модуль управления скоростью чтения данных из Источника.
• Обработчик контрольных точек (offsets) - классы для хранения контрольных точек (File system, TQE, Kafka).

Источниками и Приемниками данных могут выступать базы данных, очереди и любые системы, для которых реализован соответствующий коннектор. Tarantool CDC использует для работы коннекторы собственной разработки и сторонние:

С помощью коннекторов собственной разработки Tarantool CDC может забирать данные из:

• Tarantool DB 1.x-2.x; Tarantool Data Grid 1.x-2.x; Tarantool Queue Enterprise 2.x и 3.x; Tarantool Enterprise Edition 2.11-3.x - через коннектор к Источнику данных Tarantool.
• Kafka - через коннектор к Источнику данных Kafka.

С помощью сторонних коннекторов Tarantool CDC может забирать данные из:

• PostgreSQL - через PostgreSQL Debezium Source Connector.
• Oracle - через Oracle Debezium Source Connector.

С помощью коннекторов собственной разработки Tarantool CDC может передавать данные в:

• Tarantool DB 1.x-2.x; Tarantool Data Grid 1.x-2.x; Tarantool Queue Enterprise 2.x и 3.x; Tarantool Enterprise Edition 2.11-3.x - через коннектор к Приемнику данных Tarantool.
• Elasticsearch - через коннектор к Приемнику данных Elasticsearch.
• Kafka - через коннектор к Приемнику данных Kafka.

С помощью сторонних коннекторов Tarantool CDC может передавать данные в:

• Tarantool Column Storage 1.x - через коннектор к Приемнику данных TCS.
• ClickHouse - через ClickHouse KafkaConnect.
• Oracle - через JDBC Debezium Sink Connector.
• PostgreSQL - через JDBC Debezium Sink Connector.

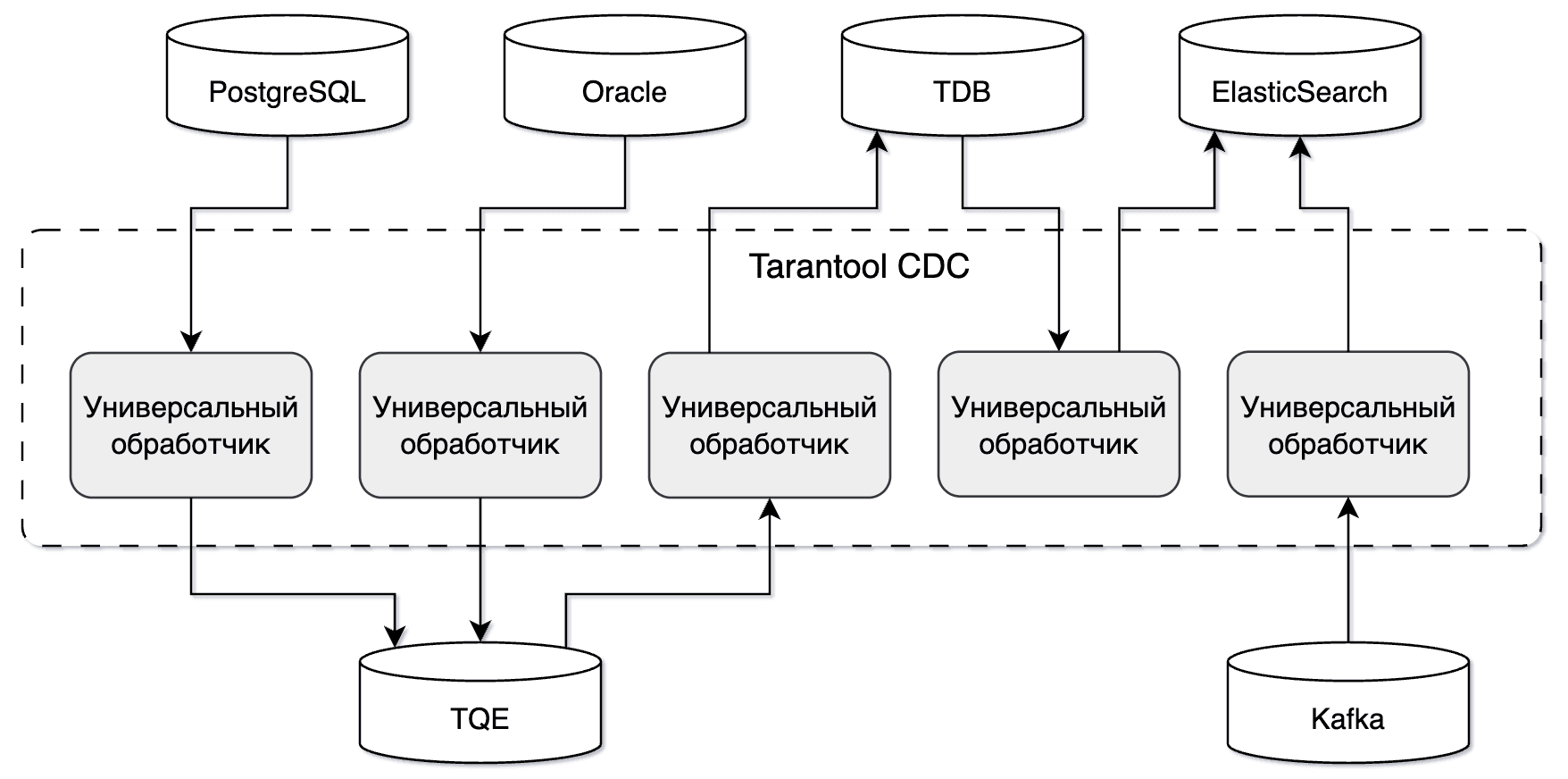

Одна установка Tarantool CDC может включать несколько Универсальных Обработчиков и передавать данные между несколькими однородными или разнородными системами, например: из Oracle в Kafka, из TQE в Elasticsearch или из Kafka в Tarantool DB. При этом одна и та же очередь или база данных может выступать одновременно как Источником, так и Приемником данных.

По мере необходимости в рабочую установку Tarantool CDC можно включать дополнительные Универсальные Обработчики.

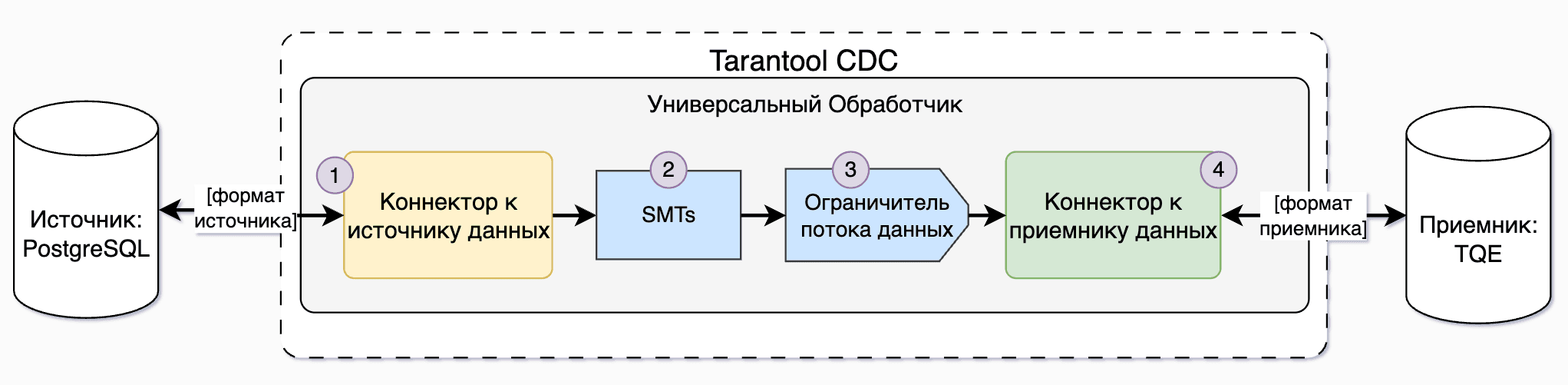

Перенос данных через Tarantool CDC организован следующим образом:

1. Данные из Источника получаются соответствующим коннектором. Механизм получения и формат данных зависят от настроек этого коннектора и Источника данных.
2. Для каждого события применяется цепочка преобразований (SMT). В процессе некоторые события могут быть отброшены.
3. Ограничитель потока данных управляет скоростью чтения данных.
4. Преобразованные события записываются в Приемник через соответствующий коннектор. Механизм записи и формат данных зависят от настроек коннектора к Приемнику и целевой системы.

Установка Tarantool CDC может быть развернута в среде Kubernetes или с помощью инструментов ATE.

В среде Kubernetes развертывание происходит с помощью Helm-чарта. Helm-чарт содержит шаблоны для развертывания Универсального Обработчика, позволяющие создать, изменить или удалить его. Параметры к шаблонам определяются в файле values.yaml.

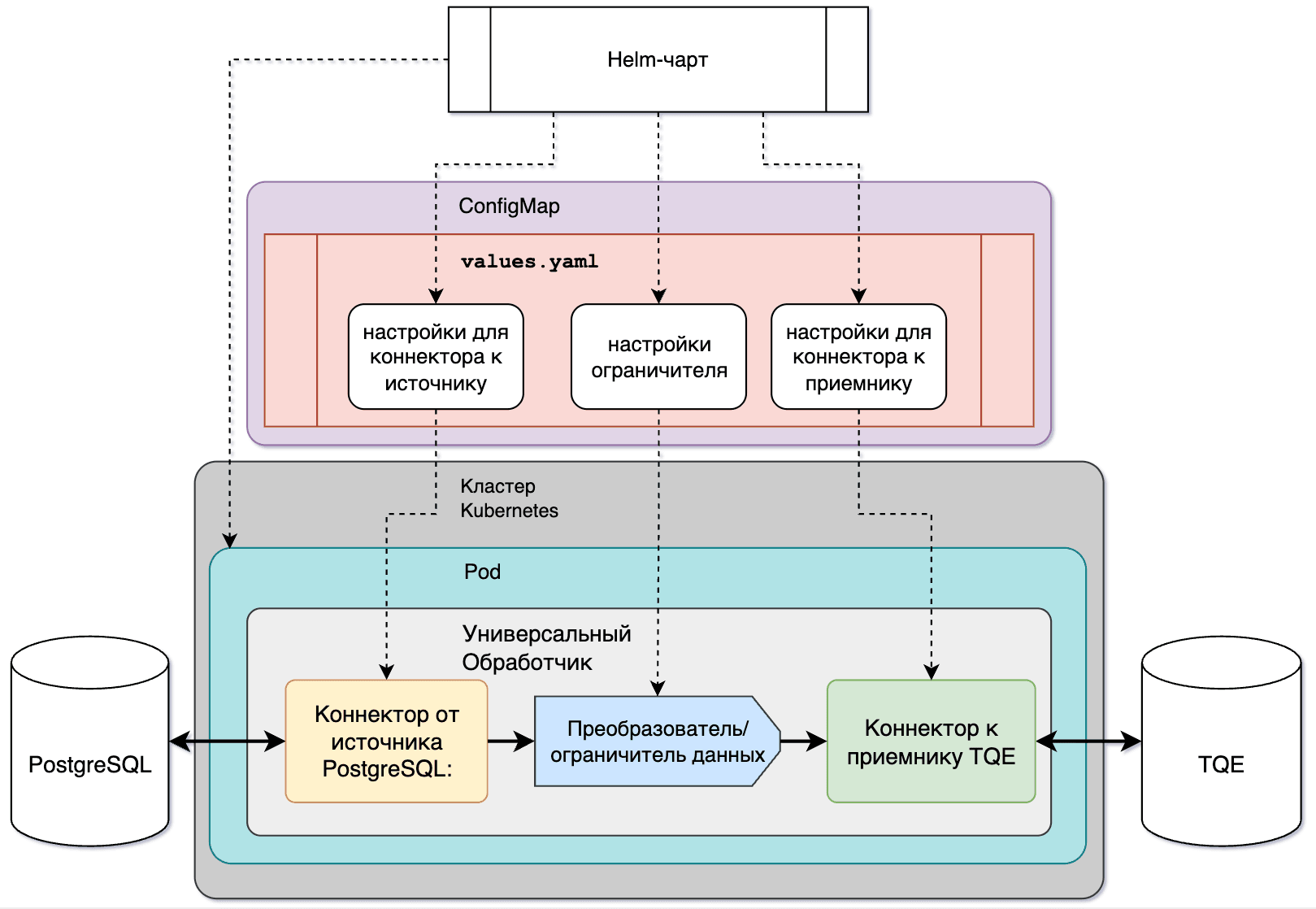

Объединенная архитектурная схема установки Tarantool CDC, развернутого в поде кластера Kubernetes, приведенная ниже, включает:

• Helm-чарт - точка управления.
• ConfigMap - для хранения конфигурационных файлов.
• Файл values.yaml - основной конфигурационный файл.
• Основной поток переноса данных (жирные линии).
• Управляющие взаимодействия (пунктирные линии).
• Универсальный Обработчик - микросервис, включающий коннекторы, преобразователь и ограничитель данных.
• PostgreSQL Debezium Source Connector - как пример коннектора к Источнику данных.
• TQE Sink Connector - как пример коннектора к Приемнику данных.

Также на диаграмме представлены:

• PostgreSQL - как пример Источника данных.
• TQE - как пример Приемника данных.

При развертывании Tarantool CDC через Tarantool ATE конфигурационные параметры задаются в файле application.yaml и Helm-чарт не используется. В отличие от развертывания в Kubernetes, ATE устанавливает Tarantool CDC на серверы, указанные в файле инвентаря, с использованием Ansible-плейбуков.

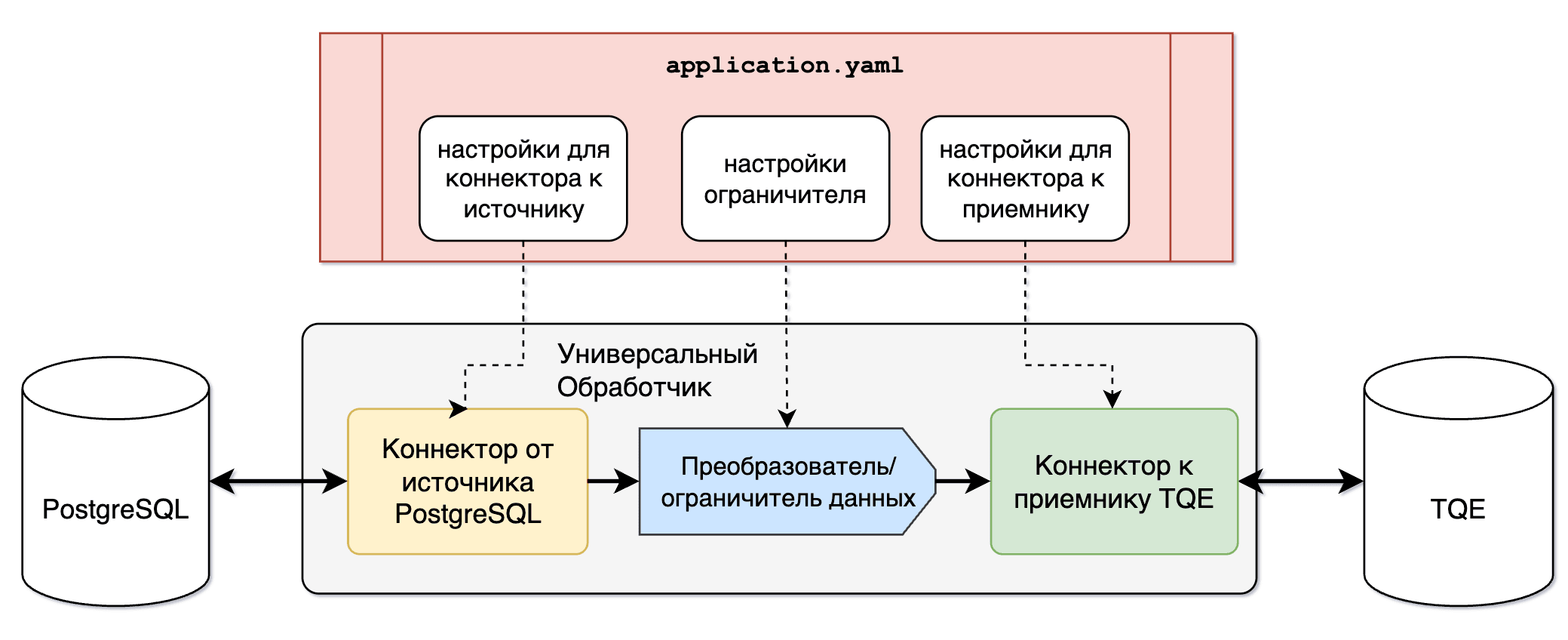

Тогда объединенная архитектурная схема установки CDC будет выглядеть так, как показано на диаграмме:
