Использование координаторов отказоустойчивости

В этом руководстве показано, как настроить работу внешних координаторов отказоустойчивости (supervised failover coordinators).

Содержание:

• Пререквизиты
• Запуск стенда
• Проверка работы
• Ручное переключение лидера (switchover)
• Остановка стенда

Для выполнения примера требуются:

• установленные Docker-образы Tarantool DB, Prometheus и Grafana;

• приложение Docker Compose;

• исходные файлы примера failover_coordinator.

Перейдите в директорию примера failover_coordinator:


cd ./docs/docs/ru/assets/examples/failover_coordinator/

Запустите кластер Tarantool DB:


make start

Команда последовательно выполняет следующие шаги:

1. Запускает централизованное хранилище конфигурации — кластер etcd;
2. Загружает конфигурацию кластера в централизованное хранилище;
3. Запускает кластер Tarantool DB;
4. Загружает миграции в кластер и выполняет их.

Запущенный стенд состоит из:

• кластера Tarantool DB:
  • 2 роутера;
  • 2 набора реплик по 3 хранилища;
  • 2 координатора отказоустойчивости;
  • 1 Tarantool Cluster Manager (TCM);
• кластера etcd из 3 узлов;
• средств мониторинга (Prometheus, Grafana).

После запуска должны работать все контейнеры, кроме init_host.

Также после запуска доступны следующие пользовательские интерфейсы:

• http://localhost:8081 — веб-интерфейс TCM;
• http://localhost:9090 — веб-интерфейс Prometheus;
• http://localhost:3000 — веб-интерфейс Grafana.

Для входа в веб-интерфейс TCM откройте в браузере адрес http://localhost:8081. Логин и пароль для входа:

• Username: admin
• Password: secret

В TCM откройте вкладку Stateboard. После применения настроек кластер будет выглядеть так:

На вкладке Stateboard вызовите меню Actions кластера, нажав на кнопку ... справа от строки поиска. В меню выберите пункт Supervised failover. Откроется окно, в котором на вкладке Supervised failover отображаются все работающие координаторы кластера. Активный координатор отмечен в этом списке зелёной галочкой.

В TCM перейдите на вкладку Stateboard. Нажмите на набор реплик router-msk. Выберите роутер router-msk и в открывшемся окне перейдите на вкладку Terminal.

Во вкладке Terminal введите следующую команду, чтобы добавить в спейс новый кортеж:


crud.insert_object('bands', {id = 1, band_name = 'Free Flow Flava', year = 2014})

Вывод:


---- rows:  - [1, 177, 'Free Flow Flava', 2014]  metadata: [{'name': 'id', 'type': 'integer'}, {'name': 'bucket_id', 'type': 'unsigned'},    {'name': 'band_name', 'type': 'string'}, {'name': 'year', 'type': 'integer'}]- null...

После этого проверьте записанный кортеж с помощью операции crud.select():


crud.select('bands').rows

Вывод:


---- - [1, 177, 'Free Flow Flava', 2014]...

Теперь нужно остановить мастер-узлы. Чтобы определить мастер-узлы в наборе реплик, в TCM на вкладке Stateboard найдите в каждом наборе реплик экземпляр кластера с иконкой короны. В данном примере это узлы storage-1-brn и storage-2-brn.

Чтобы остановить эти экземпляры кластера, вернитесь в терминал ОС и выполните следующие команды:


cd cluster/docker compose stop tarantool-<имя_первого_мастера>docker compose stop tarantool-<имя_второго_мастера>cd ..

Видно, что мастер-узлы стали недоступны, а их лидерство передано другим экземплярам.

В TCM перейдите на вкладку Stateboard. Нажмите на набор реплик router-msk. Выберите роутер router-msk и в открывшемся окне перейдите на вкладку Terminal. Во вкладке Terminal введите следующую команду, чтобы добавить в спейс новый кортеж:


crud.insert_object('bands', {id = 2, band_name = 'Wax Tailor', year = 2001})

Вывод:


---- rows:  - [2, 101, 'Wax Tailor', 2001]  metadata: [{'name': 'id', 'type': 'integer'}, {'name': 'bucket_id', 'type': 'unsigned'},    {'name': 'band_name', 'type': 'string'}, {'name': 'year', 'type': 'integer'}]- null...

Кластер доступен для записи данных. Проверить кортеж, добавленный в спейс, можно так:


crud.select('bands').rows

Вывод:


---- - [1, 177, 'Free Flow Flava', 2014]  - [2, 101, 'Wax Tailor', 2001]...

Координатор позволяет не только обрабатывать аварийные ситуации, но и вручную менять лидера в наборе реплик. Например, если после фейловера мастером стал узел storage-1-msk, а вы хотите назначить лидером storage-1-spb.

1. В веб-интерфейсе TCM перейдите на вкладку Stateboard.
2. В меню Actions выберите пункт Supervised failover.
3. В открывшемся окне перейдите на вкладку Commands и нажмите кнопку Add.
4. В поле ввода укажите команду в формате YAML, определив имя нового мастера:


command: switchnew_master: storage-1-spbtimeout: 100

5. Нажмите Save.

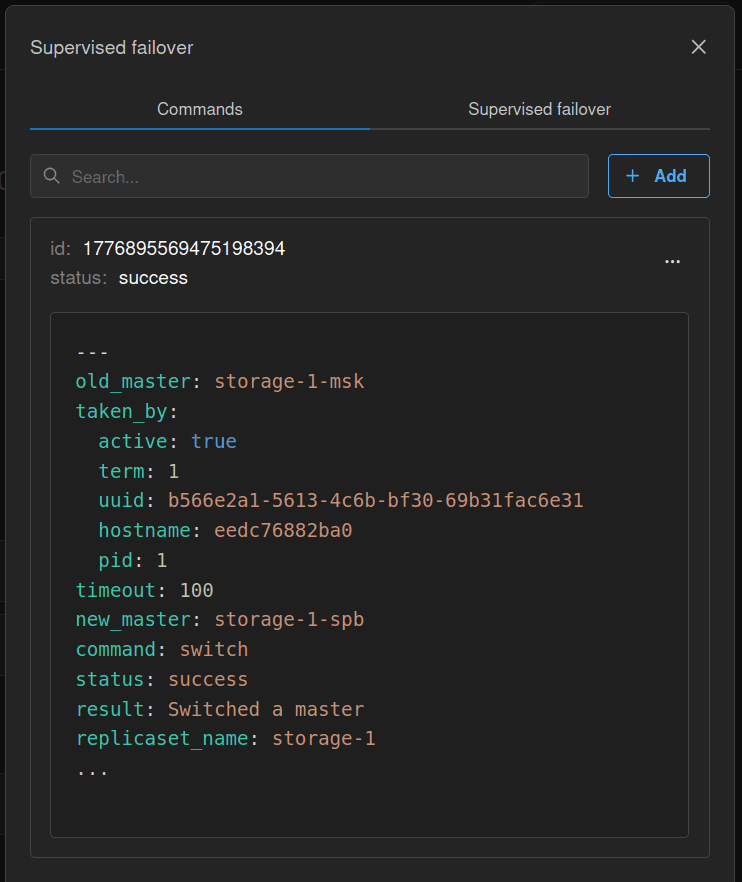

После этого в списке на вкладке Commands появится запись о выполнении операции. Статус success подтверждает, что лидерство было успешно передано указанному узлу.

Остановить стенд можно так:


make stop
