Дашборд Grafana

После включения и настройки метрик их можно визуализировать с помощью дашбордов Grafana для Tarantool. Эти дашборды доступны в составе официальных и созданных сообществом дашбордов Grafana:

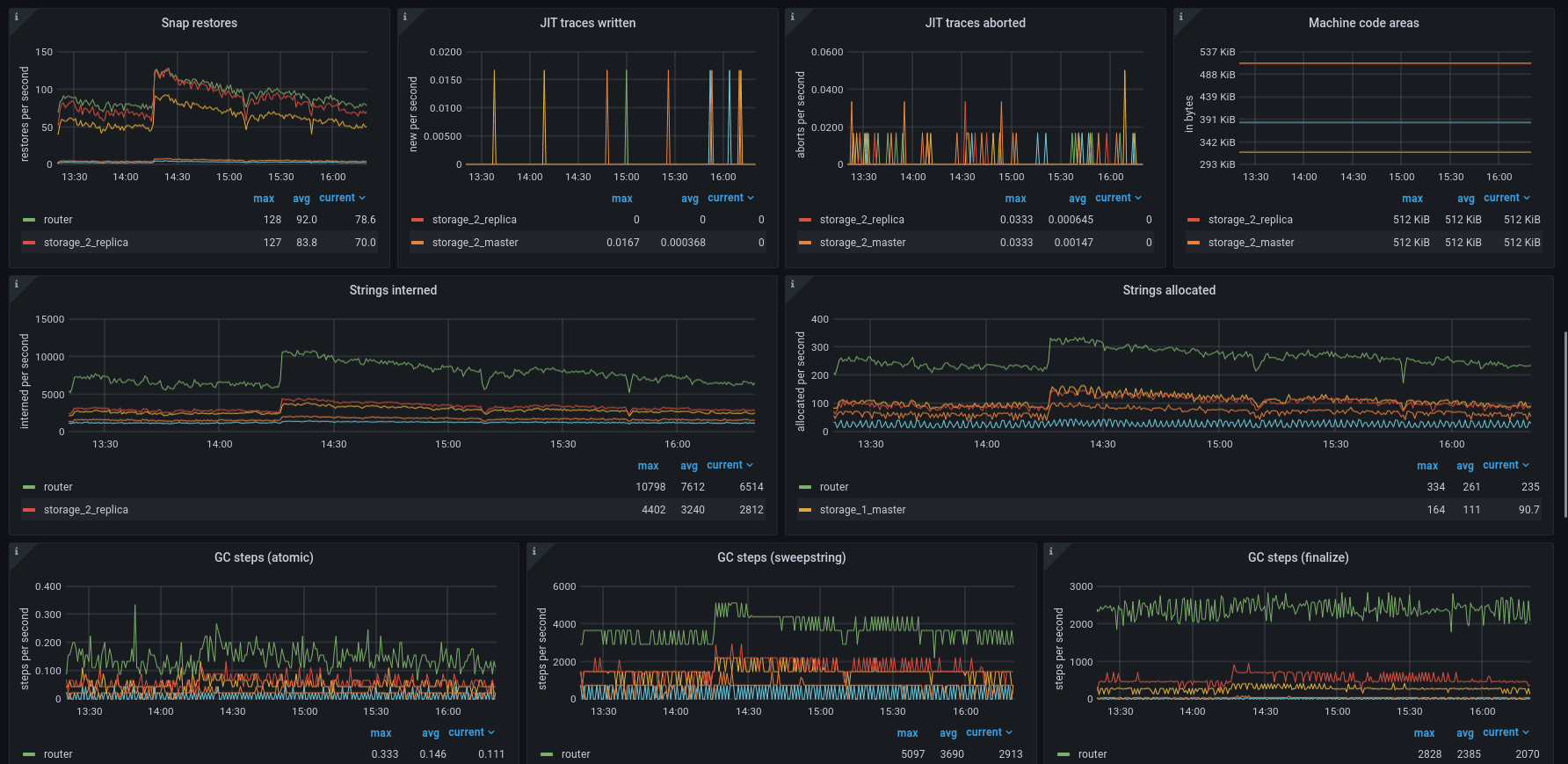

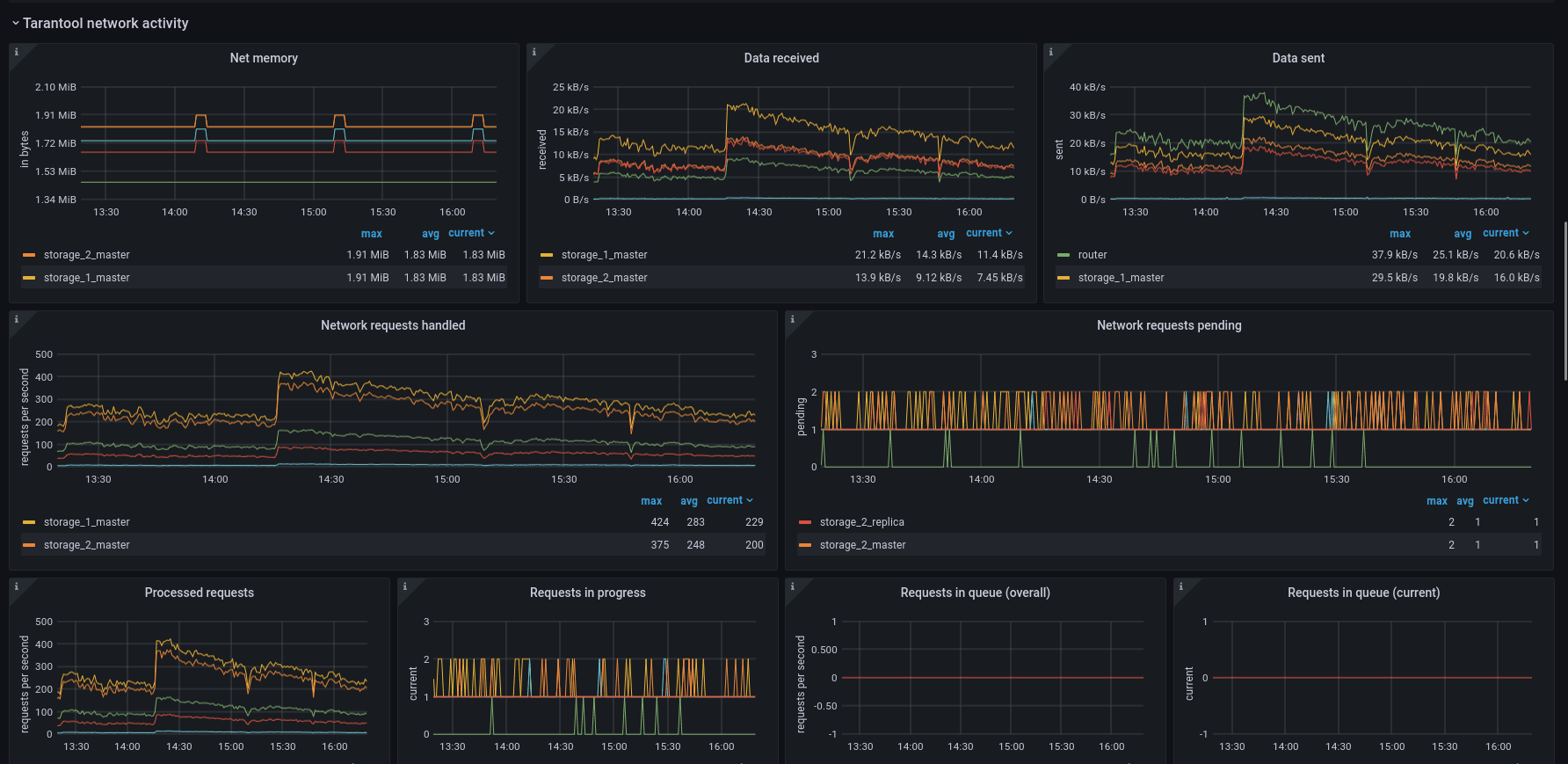

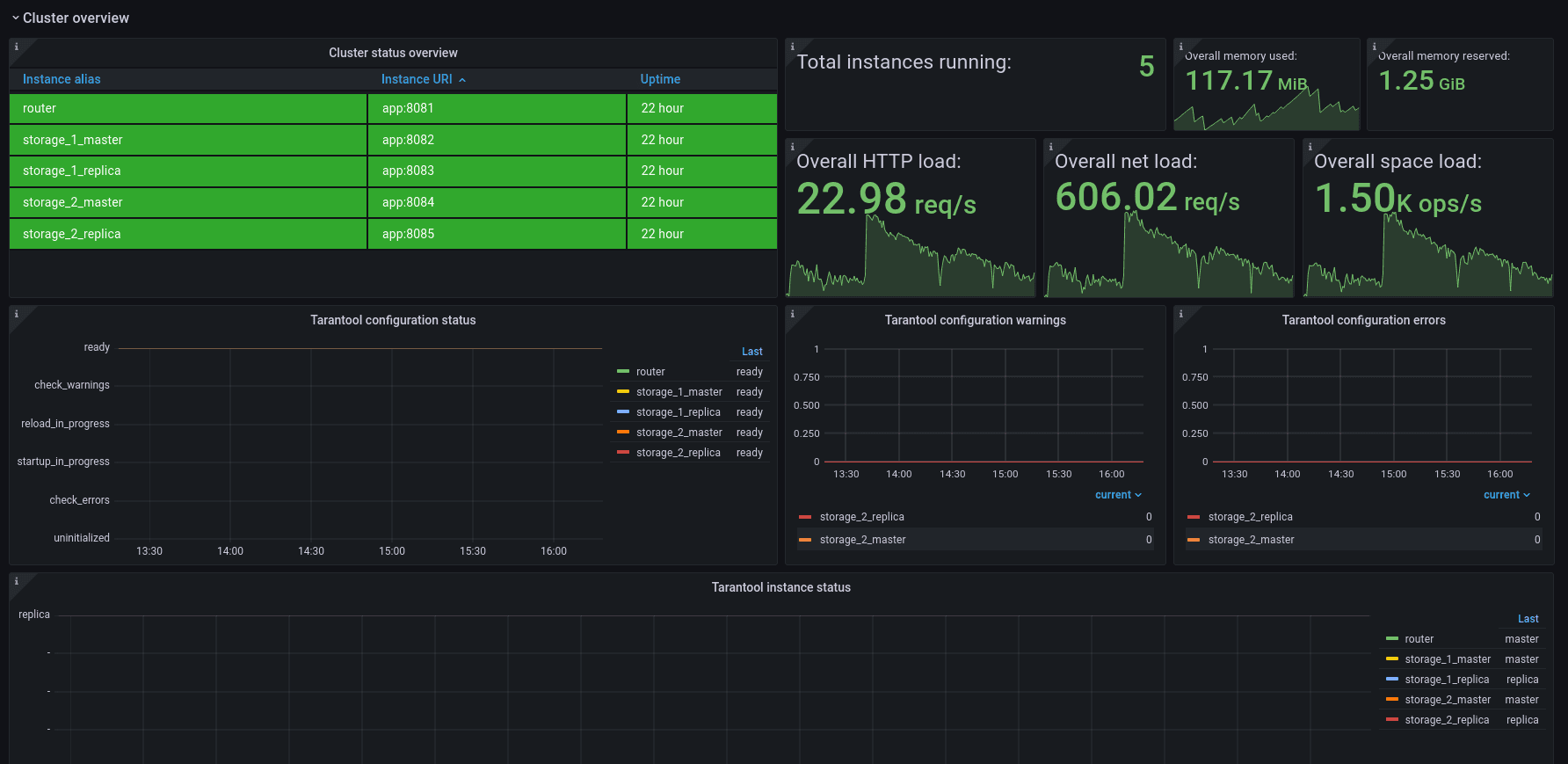

Дашборд Grafana для Tarantool - это готовый к импорту шаблон со стандартными панелями для мониторинга памяти, операций со спейсами и HTTP-нагрузки, основанный на функциональности пакета metrics по умолчанию.

Поскольку существуют дашборды Grafana для источников данных Prometheus и InfluxDB, можно использовать один из следующих вариантов:

• Telegraf в качестве серверного агента для сбора метрик, InfluxDB в качестве базы данных временных рядов для хранения метрик и Grafana в качестве платформы визуализации.

• Prometheus в качестве серверного агента для сбора метрик и базы данных временных рядов для хранения метрик, а также Grafana в качестве платформы визуализации.

При возникновении проблем с настройкой экземпляров Prometheus, Telegraf, InfluxDB или Grafana обратитесь к документации соответствующего проекта.

Для сбора метрик в Prometheus сначала настройте вывод метрик в формате prometheus. Можно использовать конфигурацию роли roles.metrics-export или настроить плагин Prometheus вручную. Чтобы начать сбор метрик, добавьте задание в конфигурацию Prometheus, указав URI каждого экземпляра Tarantool в качестве цели и путь к метрикам, заданный на экземплярах Tarantool:


/code_snippets/snippets/sharding/instances.enabled/sharded_cluster_crud_metrics/prometheus/prometheus.yml

Для сбора метрик в InfluxDB используйте агент Telegraf. Сначала настройте вывод метрик Tarantool в формате json с помощью конфигурации роли roles.metrics-export или соответствующего плагина JSON. Чтобы начать сбор метрик, добавьте HTTP-вход в конфигурацию Telegraf, указав URL метрик каждого экземпляра Tarantool:


[[inputs.http]]    urls = [        "http://example_project:8081/metrics/json",        "http://example_project:8082/metrics/json",        "http://example_project:8083/metrics/json",        "http://example_project:8084/metrics/json",        "http://example_project:8085/metrics/json"    ]    timeout = "30s"    tag_keys = [        "metric_name",        "label_pairs_alias",        "label_pairs_quantile",        "label_pairs_path",        "label_pairs_method",        "label_pairs_status",        "label_pairs_operation",        "label_pairs_level",        "label_pairs_id",        "label_pairs_engine",        "label_pairs_name",        "label_pairs_index_name",        "label_pairs_delta",        "label_pairs_stream",        "label_pairs_thread",        "label_pairs_kind"    ]    insecure_skip_verify = true    interval = "10s"    data_format = "json"    name_prefix = "tarantool_"    fieldpass = ["value"]

Обязательно укажите каждый ключ метки как label_pairs_<key>, чтобы плагин мог его извлечь. Например, если в каких-либо сборщиках метрик используются метки { state = 'ready' }, добавьте ключ тега label_pairs_state.

Откройте меню импорта Grafana.

Чтобы импортировать конкретный дашборд, выберите один из следующих вариантов:

• Вставьте идентификатор дашборда (21474 для дашборда Prometheus, 21484 для дашборда InfluxDB).
• Вставьте ссылку на дашборд (https://grafana.com/grafana/dashboards/21474 для дашборда Prometheus, https://grafana.com/grafana/dashboards/21484 для дашборда InfluxDB).
• Вставьте содержимое JSON-файла дашборда.

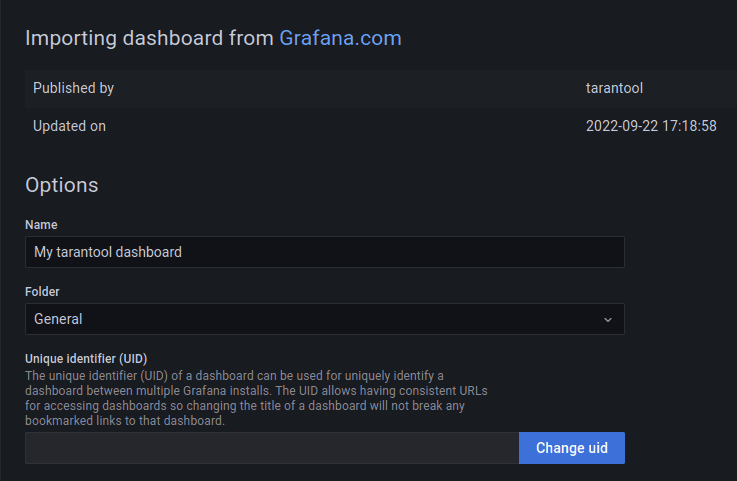

• Загрузите JSON-файл дашборда Задайте имя дашборда, папку и uid (при необходимости).

Источник данных и переменные источника данных можно выбрать после импорта.

• Если на графиках нет данных, убедитесь, что источник данных и job/measurement выбраны правильно.
• Если на графиках нет данных, убедитесь, что у вас есть группа метрик Tarantool info (в частности, tnt_info_uptime).
• Если на некоторых графиках Prometheus нет данных из-за ошибки parse error: missing unit character in duration, убедитесь, что используется Grafana версии 7.2 или новее.
• Если на некоторых графиках Prometheus отображается ошибка parse error: bad duration syntax "1m0" или подобная, обновите версию Prometheus. Подробнее см. описание grafana/grafana#44542.
